Логин
Логин
Содержание:
Неправильное хранение ЛКМ в зимний период — одна из наиболее частых причин порчи материалов на производстве. В статье разобраны температурные режимы, риски замерзания для разных типов составов, способы проверки пригодности материала после воздействия холода и организация складского хранения в условиях низких температур.
Лакокрасочные материалы — это сложные коллоидные системы, стабильность которых напрямую зависит от температурного режима хранения. В условиях производства мебели, деревообработки или отделочных работ склад с ЛКМ нередко располагается в неотапливаемом или слабо отапливаемом помещении: цеховом тамбуре, пристройке, уличном контейнере. Зимой именно здесь возникает основная зона риска.
Проблема не только в замерзании. Даже без перехода через ноль градусов длительное воздействие температур в диапазоне +2…+5 °C на водно-дисперсионные составы приводит к нарушению стабильности дисперсии, расслоению, изменению реологических свойств. Органорастворимые материалы при низких температурах резко повышают вязкость, что делает их непригодными для нанесения без предварительного кондиционирования.
Для технолога или мастера производства важно понимать: последствия неправильного хранения краски зимой проявляются не всегда немедленно. Материал может выглядеть нормально после вскрытия банки, но дать дефекты покрытия — отслоение, кратеры, неравномерный глянец, плохую адгезию — уже в процессе нанесения или после высыхания.

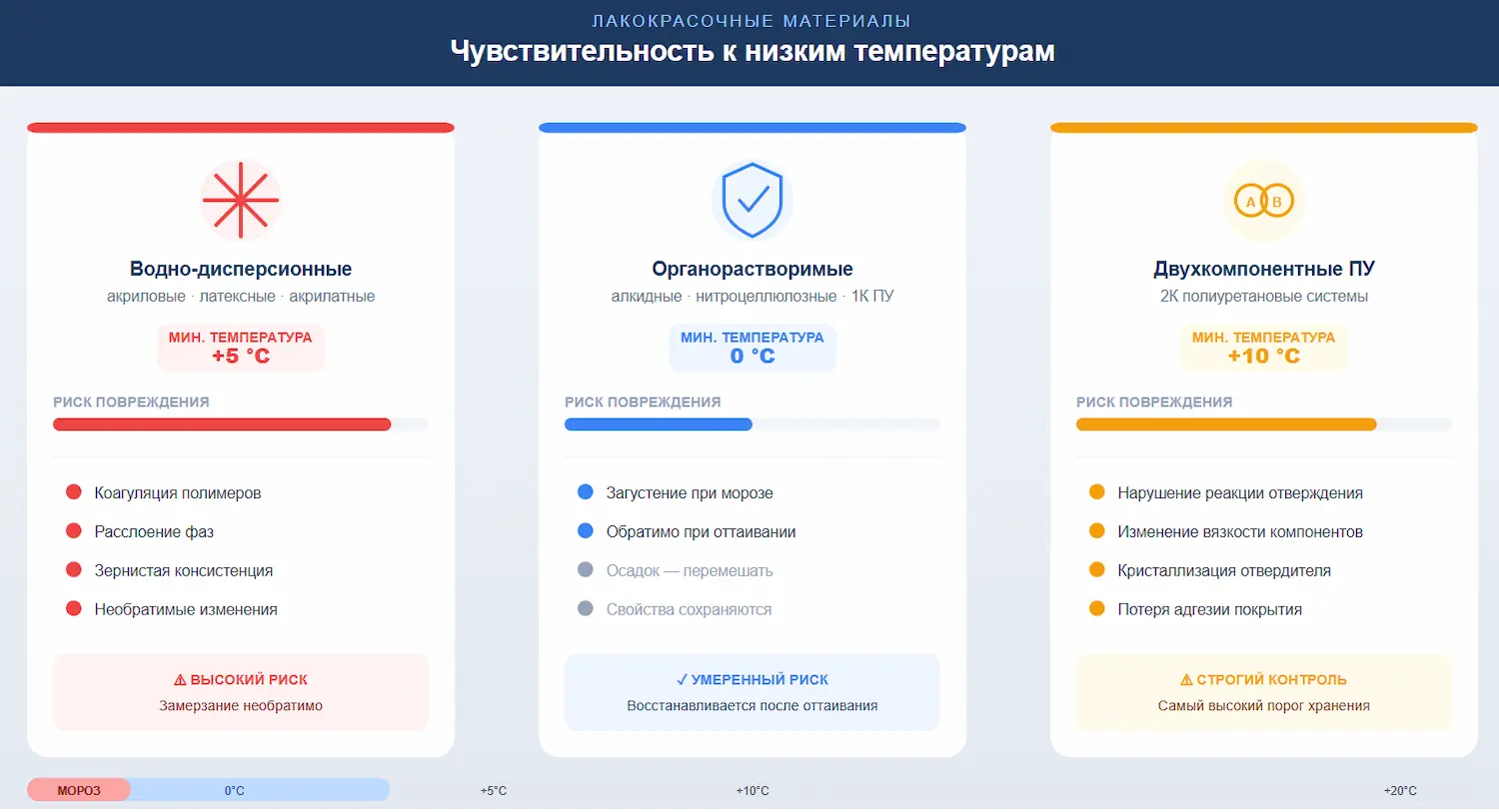

Разные типы лакокрасочных материалов ведут себя при низких температурах принципиально по-разному. Это определяется прежде всего природой растворителя и механизмом пленкообразования.
Это наиболее уязвимая группа при зимнем хранении. Акриловые краски, водные лаки, водные морилки и грунтовки на водной основе содержат полимерные частицы, диспергированные в воде. При замерзании вода кристаллизуется, объем увеличивается, и полимерные частицы необратимо коагулируют — слипаются в комки. После оттаивания такой материал внешне может казаться восстановленным, но его пленкообразующие свойства уже нарушены.
Типичные признаки замерзшего водно-дисперсионного ЛКМ после оттаивания:
Критическая нижняя граница хранения для большинства водно-дисперсионных ЛКМ составляет +5 °C. Ряд производителей допускает кратковременное снижение до +3 °C при условии медленного и равномерного оттаивания, однако это исключение, а не правило. Уточняйте допустимый диапазон в технической документации конкретного материала.
Алкидные эмали, нитролаки, однокомпонентные полиуретановые лаки и эмали на органических растворителях значительно устойчивее к низким температурам. Органический растворитель не замерзает при типичных зимних температурах умеренного климата, поэтому коагуляции связующего не происходит.
Тем не менее хранение при отрицательных температурах сопряжено с рядом практических проблем:
Рекомендуемый диапазон хранения органорастворимых ЛКМ — от +5 до +30 °C, хотя кратковременное воздействие отрицательных температур для большинства алкидных и нитроцеллюлозных материалов не является критическим при условии правильного кондиционирования перед применением.
Двухкомпонентные ЛКМ требуют особого внимания при зимнем хранении. Здесь критична не только стабильность каждого компонента по отдельности, но и точность их соотношения при смешивании.
Отвердители изоцианатного типа (для 2К полиуретанов) при низких температурах значительно повышают вязкость. Если отвердитель хранился на холодном складе и не был кондиционирован до рабочей температуры, его дозирование по объему или массе даст погрешность — загустевший материал труднее точно отмерить. Нарушение соотношения компонентов ведет к неполному отверждению, снижению твердости, плохой химической стойкости покрытия.
Эпоксидные смолы при температурах ниже +10 °C также существенно повышают вязкость и могут частично кристаллизоваться (особенно составы на основе бисфенола А). Кристаллизованную смолу можно восстановить осторожным нагревом до +40…+50 °C при постоянном перемешивании, однако это требует контроля и времени.
Практическое правило для 2К систем: оба компонента перед смешиванием должны быть выдержаны при температуре +18…+23 °C не менее 24 часов после хранения в холоде.
Натуральные и синтетические масла для дерева (льняное, тунговое, алкидно-масляные составы) при низких температурах загустевают, но, как правило, восстанавливают рабочую консистенцию после нагрева. Исключение — составы с высоким содержанием воска: парафиновые и карнаубские воски при охлаждении кристаллизуются, и после нагрева структура может измениться, что скажется на проникающей способности и внешнем виде покрытия.
Водорастворимые пропитки-антисептики и огнебиозащитные составы на водной основе подчиняются тем же правилам, что и водно-дисперсионные ЛКМ: замерзание недопустимо.
Правильная организация склада — основа сохранности материалов в зимний период. Рассмотрим ключевые требования, которые актуальны для мебельного производства, столярной мастерской или деревообрабатывающего предприятия.
Оптимальный диапазон хранения большинства ЛКМ — +10…+25 °C. Это обеспечивает стабильность как водно-дисперсионных, так и органорастворимых материалов, исключает риск замерзания и не создает условий для ускоренного старения (которое происходит при температурах выше +30 °C).
Если отапливаемый склад недоступен, минимально допустимое решение — термоизолированная зона или утепленный контейнер с электрическим обогревом, поддерживающим температуру не ниже +8 °C. Использование открытых нагревательных элементов рядом с органорастворимыми ЛКМ недопустимо по требованиям пожарной безопасности.
Несколько практических правил размещения ЛКМ на зимнем складе:
Зимой проблема герметичности тары стоит особенно остро. При перепадах температур (например, при завозе материала с холодного склада в теплый цех и обратно) происходит конденсация влаги на внутренних стенках банки. Для водно-дисперсионных составов это дополнительный источник нестабильности; для органорастворимых — риск обводнения и помутнения лака.
После каждого использования:
Зимой особенно важно соблюдать принцип FIFO (first in — first out): материалы, поступившие на склад раньше, должны использоваться в первую очередь. Это актуально для однокомпонентных материалов с ограниченным сроком хранения (обычно 12—24 месяца с даты производства). Длительное хранение при пониженных температурах, даже в допустимом диапазоне, может сокращать фактический срок годности.
Отдельная зона риска — доставка материалов на производство в зимний период. Транспортировка в необогреваемом кузове при температуре —15…—25 °C в течение нескольких часов может нанести водно-дисперсионным составам такой же ущерб, как и хранение на холодном складе.
При получении партии ЛКМ в зимний период рекомендуется:
Резкий нагрев замерзшего материала (например, размещение банок у горячей батареи или в сушильной камере) недопустим: неравномерный прогрев усугубляет расслоение и может привести к деформации пластиковой тары.
Перед запуском любого материала в производство после зимнего периода хранения или транспортировки в условиях низких температур необходимо провести входной контроль. Это стандартная практика технологической дисциплины, позволяющая избежать брака на готовых изделиях.
После вскрытия банки оцените:
Вязкость — один из наиболее информативных показателей состояния ЛКМ. После кондиционирования материала при температуре +20…+23 °C в течение не менее 12 часов измерьте вязкость вискозиметром (например, воронкой ВЗ-246 или аналогом) и сравните с паспортным значением. Отклонение вязкости за пределы допустимого диапазона — основание для отказа от применения материала или его дополнительного исследования.
При любых сомнениях в качестве материала после зимнего хранения выполните тестовое нанесение на образец той же породы дерева и с той же подготовкой поверхности, что и в производстве. Оцените:
Только после успешного тестового нанесения материал может быть запущен в серийное производство.
Этот вопрос регулярно возникает на производстве. Ответ зависит от типа материала и степени воздействия холода.
Водно-дисперсионные составы. Если материал замерз однократно и был медленно оттаян при комнатной температуре, иногда удается частично восстановить его путем длительного механического перемешивания. Однако гарантировать восстановление исходных свойств невозможно. Даже если материал после перемешивания выглядит однородным, его пленкообразующие характеристики могут быть нарушены необратимо. Применение такого материала на ответственных изделиях — риск, который в производственных условиях, как правило, неоправдан.
Органорастворимые составы. После оттаивания и кондиционирования при рабочей температуре большинство алкидных и нитроцеллюлозных материалов восстанавливают рабочие свойства. Обязательно тщательное механическое перемешивание (не менее 5—10 минут для объема 5—10 л) и проверка вязкости перед применением.
Двухкомпонентные системы. Если компоненты хранились при допустимых температурах, но загустели — кондиционирование при +20…+23 °C обычно восстанавливает рабочую вязкость. Если отвердитель подвергся замерзанию или длительному воздействию влаги — его применение требует дополнительной проверки, поскольку изоцианатные отвердители чувствительны к влаге и могут частично дезактивироваться.
Практический вывод: восстановление замерзшего ЛКМ — это всегда исключение и всегда риск. Экономия на списании испорченного материала может обернуться значительно большими потерями от брака готовых изделий.
На производстве зимой чаще всего встречаются следующие нарушения условий хранения:
Большинство производителей указывают нижнюю границу хранения водно-дисперсионных акриловых красок на уровне +5 °C. Некоторые составы допускают кратковременное снижение до +3 °C, однако это должно быть явно указано в технической документации конкретного материала. Хранение при температуре ниже указанной производителем — основание для рекламации и отказа от применения материала.
Кратковременное воздействие отрицательных температур для большинства алкидных эмалей не является критическим — органический растворитель не замерзает. Однако длительное хранение при —10 °C и ниже нежелательно: возможно расслоение пигментной части и изменение реологических свойств. Перед применением материал необходимо кондиционировать при +18…+23 °C и тщательно перемешать.
После оттаивания и перемешивания испорченный водный лак обычно имеет зернистую или творожистую консистенцию, не устраняемую перемешиванием, либо расслаивается на водянистую и плотную фазы. Нанесение такого материала дает матовое, неравномерное покрытие с плохой адгезией. Если после перемешивания материал выглядит однородным — проведите тестовое нанесение на образец перед запуском в производство.
Да, это обязательный шаг. Материал, хранившийся при температуре ниже рабочей, должен быть выдержан при температуре +18…+23 °C не менее 12—24 часов перед применением. Нанесение холодного материала (даже если он не замерзал) приводит к повышенной вязкости, плохому розливу, увеличенному времени высыхания и возможным дефектам покрытия.
Оба компонента (основа и отвердитель) должны храниться в отапливаемом помещении при температуре не ниже +10 °C. Особое внимание — к отвердителю: изоцианатные отвердители чувствительны как к низким температурам (загустевание), так и к влаге (необратимая дезактивация). Тара с отвердителем должна быть герметично закрыта. Перед смешиванием оба компонента кондиционируют при +20…+23 °C не менее 24 часов.
Не вскрывайте тару сразу. Перенесите материал в отапливаемое помещение и дайте ему медленно нагреться до комнатной температуры в течение 24—48 часов. После этого проведите визуальный осмотр, проверку вязкости и тестовое нанесение. При обнаружении признаков необратимого повреждения — зафиксируйте факт нарушения условий транспортировки и свяжитесь с поставщиком для решения вопроса о замене партии.

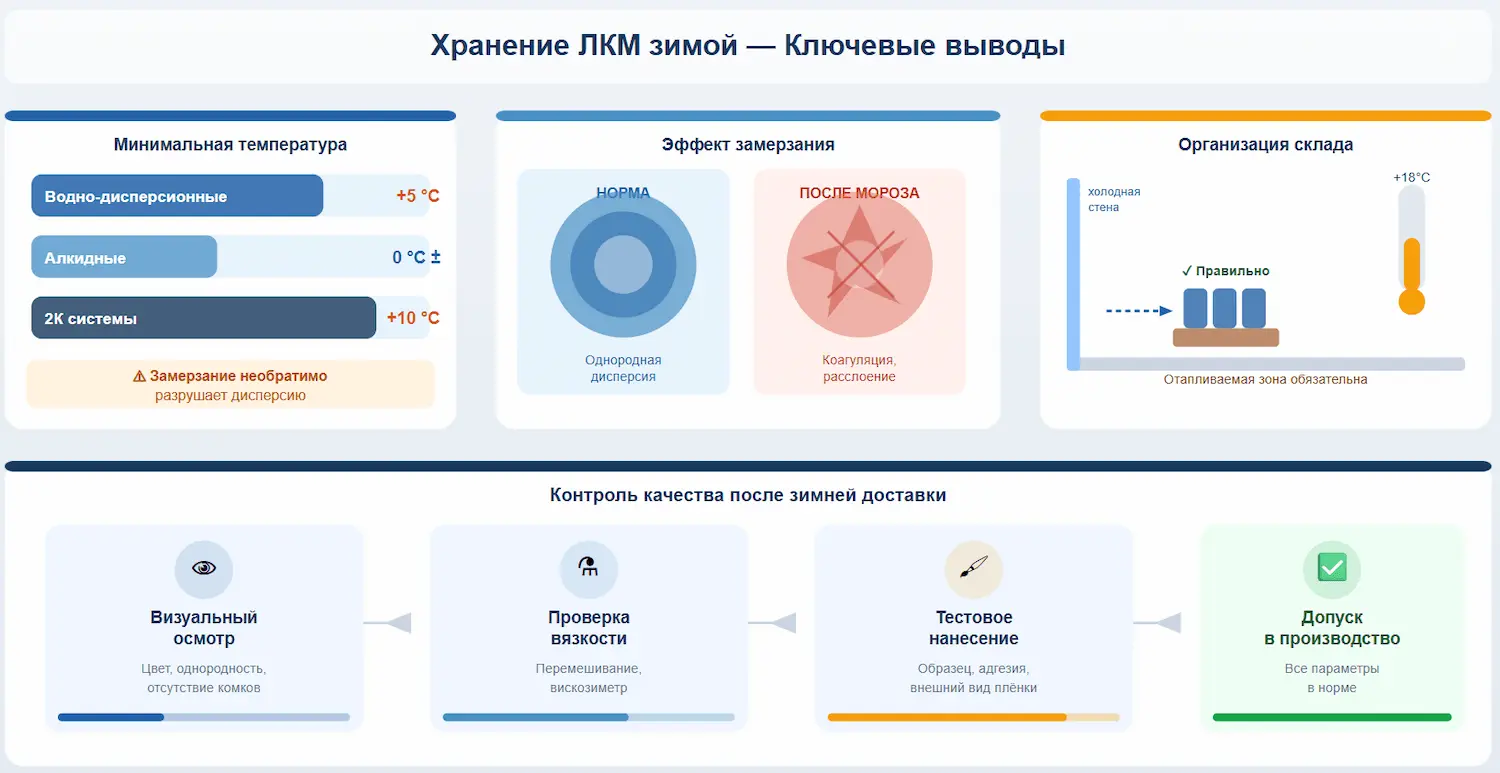

Зимнее хранение лакокрасочных материалов — это не отдельная проблема, а часть общей системы управления качеством на производстве. Потери от испорченных материалов, как правило, многократно превышают затраты на организацию правильных условий хранения.
Для мебельного производства или деревообрабатывающей мастерской минимально необходимый набор мер включает: отапливаемый склад с поддержанием температуры не ниже +10 °C, размещение тары на поддонах вдали от наружных стен, соблюдение герметичности тары и ротацию запасов по принципу FIFO. Для предприятий с большим ассортиментом ЛКМ целесообразно разделить зоны хранения водно-дисперсионных и органорастворимых материалов с учетом требований пожарной безопасности.
Входной контроль после зимней доставки и кондиционирование материалов перед нанесением — обязательные технологические операции, которые не требуют значительных затрат, но существенно снижают риск производственного брака. При возникновении сомнений в качестве конкретного материала рекомендуется проконсультироваться с технологом поставщика: большинство производителей ЛКМ готовы предоставить рекомендации по оценке пригодности материала после нестандартных условий хранения.
